Opis projektu:
W miesiącu wrześniu 2023 roku firma DCSA engineering zakończyła prace nad projektem wykonawczym platformy roboczej dla systemu chłodniczego. Obiekt przemysłowy znajduje się w zakładzie chemicznym w miejscowości Ludwigshafen, Niemcy. Zakres prac obejmował wykonanie rysunków warsztatowych i montażowych stalowej konstrukcji nośnej oraz elementów drugorzędnych, barierek i stalowych krat przemysłowych. Ponadto przygotowano odpowiednie listy materiałowe i wysyłkowe.
Projektowanie platformy roboczej i wyzwania z nim związane
W dzisiejszym, coraz bardziej zaawansowanym świecie, technologia chłodnicza odgrywa kluczową rolę w różnych aspektach naszego życia. Od chłodzenia spożywczego w supermarketach po przemysłowe systemy chłodnicze w magazynach i fabrykach. Skuteczny i niezawodny system chłodniczy jest niezbędny dla wielu sektorów gospodarki. W przypadku systemów chłodniczych, projekt wykonawczy platformy roboczej ma zasadnicze znaczenie, aby zagwarantować ich efektywność i niezawodność.
W przemyśle, niezawodność i efektywność to kluczowe aspekty, które wpływają na sukces i konkurencyjność. Dlatego, w związku z potrzebą instalacji nowego systemu chłodniczego, konieczne było zaprojektowanie nowej platformy roboczej, która spełni najwyższe standardy wydajności i bezpieczeństwa. Projekt ten wiązał się z wyzwaniami związanymi z przenoszeniem obciążenia, zadaszeniem systemu chłodniczego oraz koordynacją prac projektowych konstrukcji stalowej z pracami nad aparaturą instalacyjną.

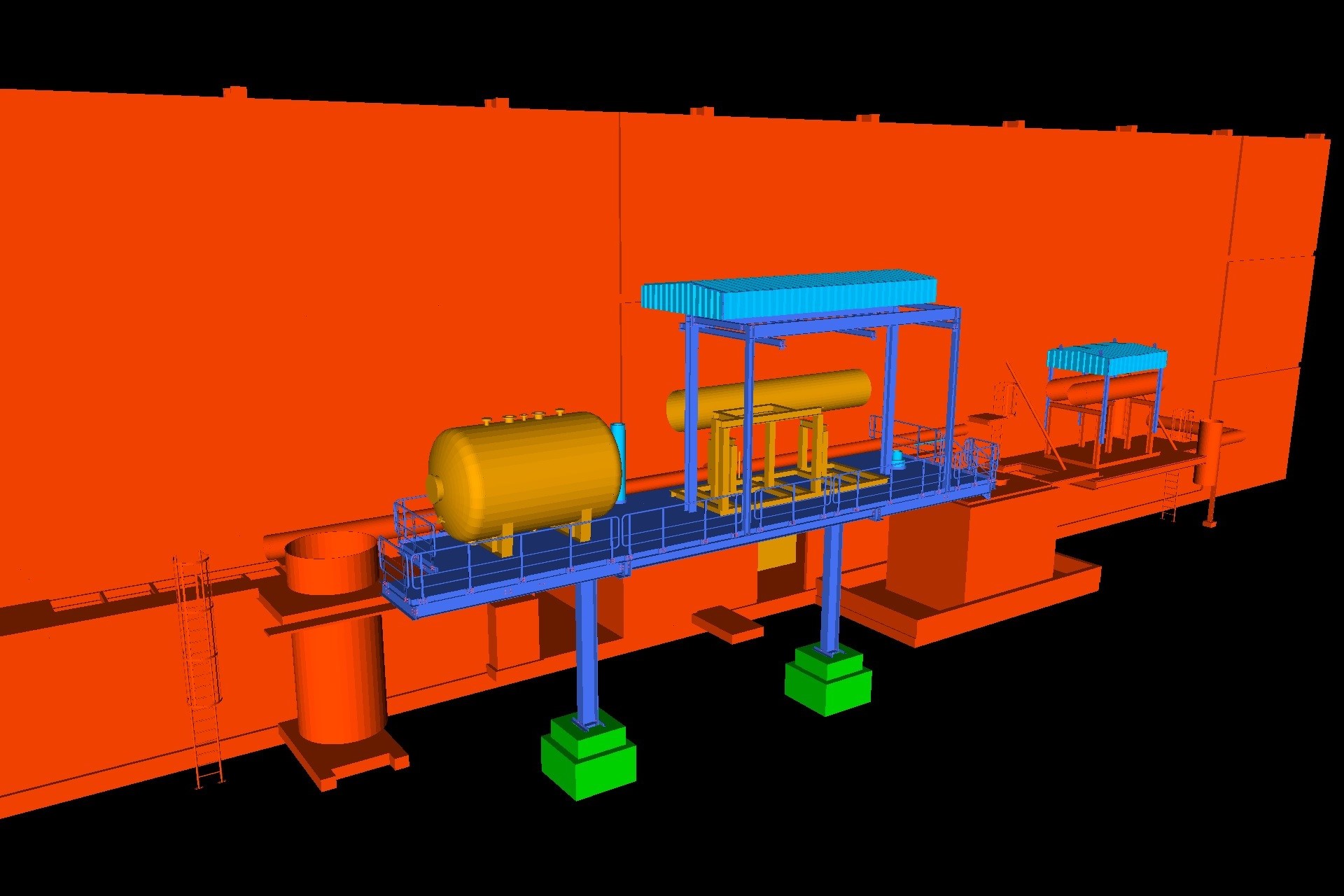

Nowa platforma robocza została zaprojektowana tak, aby przenosić całe obciążenie systemu chłodniczego. Dzięki temu istniejąca konstrukcja budynku przemysłowego nie była obciążana dodatkowym ciężarem. Kluczowym elementem projektu była rama główna, która została sztywnie utwierdzona w żelbetowych fundamentach. To rozwiązanie gwarantuje stabilność i niezawodność całej konstrukcji. W projektowaniu użyto profilów HEA o różnych nośnościach, takich jak HEA450, HEA600 czy HEA700, aby sprostać różnym wymaganiom wytrzymałościowym.
Platforma robocza została tak zaprojektowana, że system chłodniczy jest zadaszony, co stanowi istotny element w ochronie urządzeń przed warunkami atmosferycznymi. Ponadto, platforma została wyposażona w belki suwnicowe, co umożliwia ewentualny montaż i demontaż elementów eksploatacyjnych aparatury chłodniczej. To elastyczne rozwiązanie, które pozwala na efektywną obsługę i konserwację systemu.
Podczas prac projektowych nad platformą roboczą, szczególną uwagę zwrócono na ewentualne kolizje z orurowaniem instalacji chłodniczej. Wiedza o wymiarach i konstrukcji rurociągów była kluczowa, aby uniknąć potencjalnych problemów i zapewnić płynny montaż i użytkowanie platformy.
Największym wyzwaniem tego projektu było koordynowanie prac projektowych konstrukcji stalowej platformy roboczej z pracami projektowymi nad aparaturą instalacyjną systemu chłodniczego. Konieczność równoczesnego prowadzenia prac nad dwoma kluczowymi elementami infrastruktury wymagała staranności, precyzji i doskonałej komunikacji między zespołami projektowymi. Koordynacja tych działań była kluczowa, aby zapewnić spójność i efektywność całego projektu.
Platforma robocza to efektywne i niezawodne rozwiązanie dla przemysłu
Projekt wykonawczy platformy roboczej dla systemu chłodniczego to proces skomplikowany, który wymaga dokładnej analizy, planowania i integracji. Odpowiednia platforma zapewnia nie tylko efektywność i niezawodność systemu chłodniczego, ale także zapewnia bezpieczne warunki pracy dla personelu. Dlatego ważne jest, aby współpracować z doświadczonymi specjalistami budownictwa i technologami, którzy są w stanie dostosować rozwiązania do indywidualnych potrzeb klienta. Dzięki temu można osiągnąć najlepsze rezultaty i zapewnić niezawodność działania systemu chłodniczego.
Platformy robocze spełniła oczekiwania w zakresie niezawodności, bezpieczeństwa i wydajności. Dzięki odpowiedniemu zaprojektowaniu, przenoszenie obciążeń systemów technologicznych odbywa się bezproblemowo, a zadaszenie i belki suwnicowe umożliwiają skuteczną obsługę i konserwację urządzeń. Koordynacja prac projektowych jest kluczowa dla osiągnięcia sukcesu, a efektywna współpraca między zespołami zapewnia kompleksowe rozwiązanie dla systemów technologicznych. Warto inwestować w projektowanie infrastruktury przemysłowej, która spełnia najwyższe standardy, ponieważ to klucz do osiągnięcia sukcesu i konkurencyjności w dzisiejszym przemyśle.
